产品名称:QJB型潜水搅拌机
潜水搅拌机实物图

一,QJB型潜水搅拌机概述

产品用途:
QJB型潜水搅拌机可分为混合搅拌系列和低速推流系列。
混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。混合搅拌系列搅拌机适用于污水处理厂、站含有悬浮物的液体搅拌。低速推流系列搅拌机适用于工业和城市污水处理厂曝气池和厌氧池,其产生低切向流的强力水流,可用于池中水循环及硝化、脱氮和除磷阶段创建水流等。
QJB型潜水搅拌机产品型号说明:

QJB1.5/8-320/3-740/C/S/P/AL
QJB-------潜水搅拌机(推流器)的拼音缩写
1.5------电机功率(KW)
8------电机级数
320-----叶轮直径
3-----叶片数
740-----额定转数(r/min)
C/S/P/AL-----材质:C代表铸铁,S代表不锈钢,P代表聚氨酯,AL代表铝

QJB型潜水搅拌机产品结构尺寸:

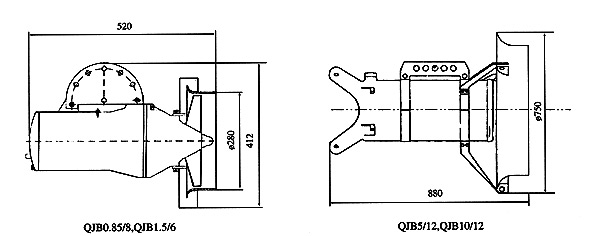

潜水搅机结构图示

二,QJB型潜水搅拌机的技术参数
QJB搅拌机型号
额定功率 额定电流 叶轮直径 叶轮轮速(r/min) 重量(kg)
(kw) (A) (mm)
铸件式搅拌机
QJBO.85/8-260/3-740/C/S
0.85 4 260 740 55
QJB1.5/6-260/3-960/c/s 1.5 4 260 960 55
QJB2.2/8-320/3-740/c/s
2.2 5.9 320 740 110
QJB4/6-320/3-960/c/s
4 10.3 320 960 115
QJB5.5/4-670/3-295/c/s
5.5 11.3 670 295 350
QJB7.5/4-670/3-330/c/s
7.5 15 670 330 360
QJB11/4-790/3-303/c/s
11 23.4 790 303 400
QJB15/4-790/3-360/c/s
15 29.7 790 360 410
冲压式搅拌机
QJB1.5/8-400/3-740/s
1.5 4.4 400 740 100
QJB2.5/8-400/3-740/s
2.5 7 400 740 100
QJB3/8-400/3-740/s
3 8.6 400 740 100
QJB4/12-615/3-480/s
4 18 615 480 184
QJB5/12-615/3-480/s
5 20 615 480 184
QJB7.5/12-615/3-480/s
7.5 28 615 480 229
QJB10/12-615/3-480/s
10 32 615 480 229
低速推流搅拌机
QJB3/2-1100/2-135/P
3 6.4 1100 135 135
QJB1.5/4-1800/2-42/P
1.5 3.6 1800 42 158
QJB2.2/4-1800/2-50/P
2.2 4.9 1800 50 162
QJB3/4-1800/2-56/P
3 6.8 1800 56 162
QJB4/4-1800/2-65/P
4 8.8 1800 65 165
QJB1.5/4-2500/2-36/P
1.5 3.6 2500 36 170
QJB4/4-2500/2-42/P
4 8.8 2500 42 185
QJB5/4-2500/2-56/P
5 11 2500 56 185


三,QJB型潜水搅拌机选型注意事项
潜水搅拌机的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机最佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定QJB搅拌机运用的场所,如:污水池、污泥池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的形状、水深等。
潜水搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的,根据具体情况采用一台或多台搅拌机。

四,QJB型潜水搅拌机性能特点适用范围
1,潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长。
2,叶轮具有最佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3,与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
4,电机绕组绝缘等级为级,防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置,使电机的工作更加安全可靠。
5,两道机械密封材质为碳化钨-碳化钨。所有外露紧固件均为不锈钢。
搅拌机在下列条件下应能正常连续运行
1,最高介质温度不超过40℃;
2,介质的PH值在5-9之间;
3,液体密度不超过1.15千克/立方米;
4,长期潜水运行,潜水深度一般不超过20m

五,QJB型潜水搅拌机的安装系统

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。
   当池深H<QJB型潜水搅拌机4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。
   当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。安装系统Ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。
   客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台潜水搅拌机可共用一套起吊装置(用户有特殊要求除外)。
  QJB型潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;
  安装系统Ⅰ只适用池深<4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机,其中Ⅰ-1可在水平方向和垂直方向进行调节;
  安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m,导杆可沿水平方向绕导杆轴线旋转,最大转角-60°~+60°当池深大于4米时,应在导杆中间增加一支撑架支撑架和下托架与池壁、池底均用钢膨胀螺栓固定,无需预留孔,潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择

六,QJB型潜水搅拌机的安装示意图

◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

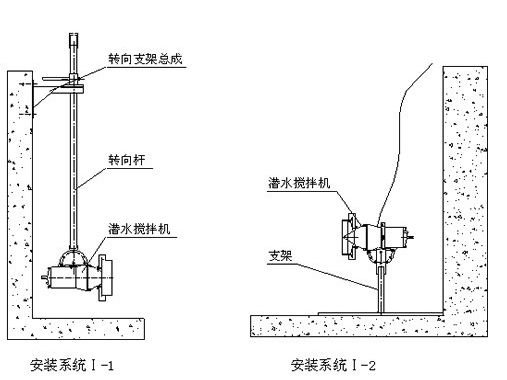

潜水搅拌机安装系统图纸1

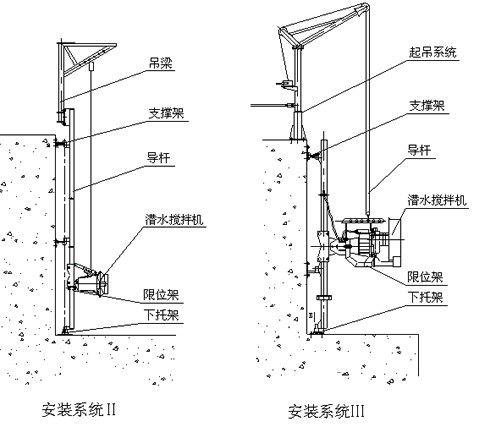

潜水搅拌机安装系统图纸2

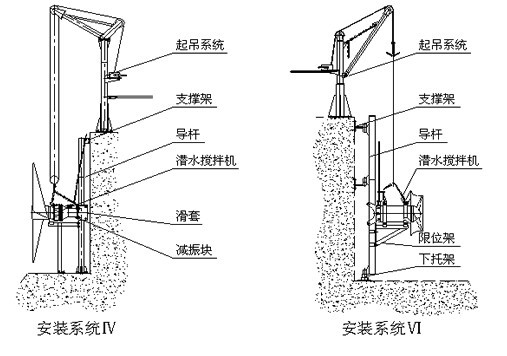

潜水搅拌机安装系统图纸3

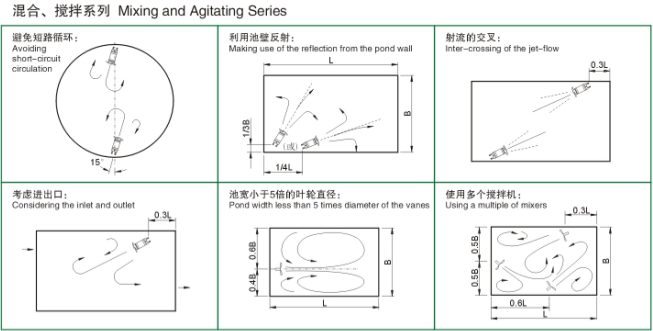

七,QJB型潜水搅拌机的运行示意图

潜水搅拌机安装系统图纸4
